时钟与复位系统

1. 时钟

1.1 时钟树

在STM32中有3种不同的时钟源用来驱动系统时钟(SYSCLK)：

  • HSI振荡器时钟（High Speed Internal oscillator，高速内部时钟）

  • HSE振荡器时钟（High Speed External（Oscillator / Clock），高速外部时钟）

  • PLL时钟（Phase Locked Loop 锁相环/倍频器）

还有2种2级时钟：

  • LSI时钟（Low Speed Internal，低速内部时钟）

  • LSE时钟（Low Speed External oscillator，低速外部时钟）。

image-20250403133318922

image-20250403135757396

1.2 HSE时钟

高速外部时钟信号（HSE）可以由两种可能的时钟源生成：

  • HSE外部晶体/陶瓷谐振器
  • HSE用户外部时钟

谐振器和负载电容必须尽可能靠近振荡器引脚放置，以最小化输出失真和启动稳定时间。负载电容值必须根据所选振荡器进行调整。

目前几乎所有的STM32单片机的设计都是在外部接一个8MHz的晶振，经过PLL倍频（9倍频）后得到一个72MHz的系统时钟。系统默认就是这个时钟。通过启动文件可以看到。

image-20250403133940552

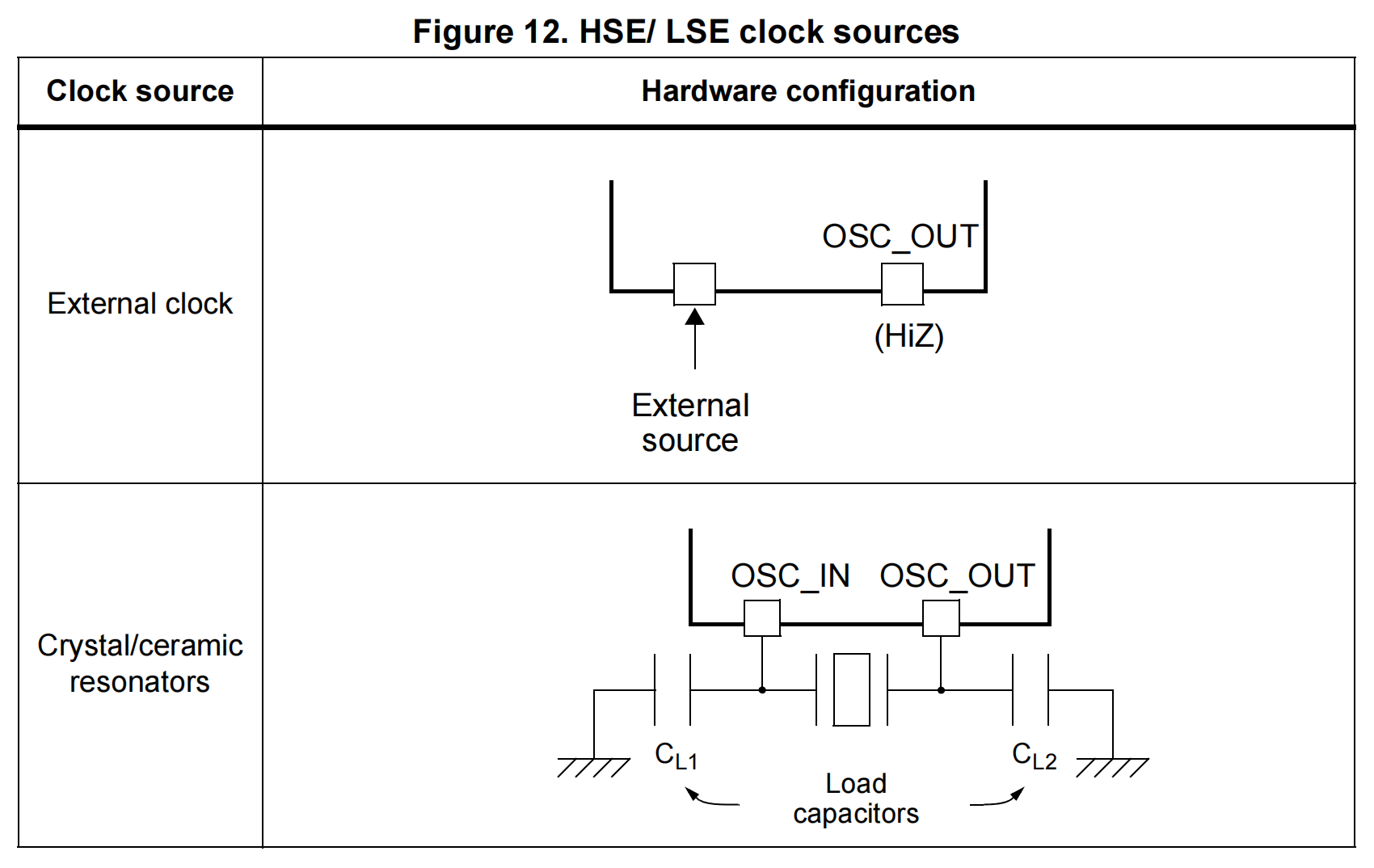

  1. 外部源（HSE旁路）

    在这种模式下，必须提供一个外部时钟源。其频率可高达50 MHz。通过在时钟控制寄存器（RCC_CR）中设置HSEBYP和HSEON位来选择此模式。外部时钟信号（方波、正弦波或三角波）具有约50%的占空比，必须驱动OSC_IN引脚，而OSC_OUT引脚应保持高阻态。

  2. 外部晶体/陶瓷谐振器（HSE晶体）

    3至25 MHz的外部振荡器具有在主时钟上产生非常精确频率的优势。
    时钟控制寄存器（RCC_CR）中的HSERDY标志指示高速外部振荡器是否稳定。在启动时，直到硬件设置此位之前，时钟不会释放。如果在时钟中断寄存器（RCC_CIR）中启用，可以生成中断。
    使用时钟控制寄存器（RCC_CR）中的HSEON位可以打开和关闭HSE晶体。

1.3 HSI时钟

HSI时钟信号是由内部的8 MHz RC振荡器产生的，可以直接用作系统时钟，或者除以2（2分频）后用作PLL输入。

HSI RC振荡器的优势在于它能以低成本（无需外部组件）提供时钟源。它的启动时间也比HSE晶体振荡器快，然而，即使经过校准，其频率的准确性仍然不如外部晶体振荡器或陶瓷谐振器。

校准：

由于制造过程中的变化，RC振荡器的频率在不同的芯片之间可能会有所不同，这就是为什么ST为每个设备在TA=25°C时进行工厂校准以确保1%的精度。

复位后，工厂校准值会被加载到时钟控制寄存器（RCC_CR）的HSICAL[7:0]位中。

如果应用程序受到电压或温度变化的影响，这可能会影响RC振荡器的速度。可以在应用程序中使用时钟控制寄存器（RCC_CR）中的HSITRIM[4:0]位来微调HSI频率。

时钟控制寄存器（RCC_CR）中的HSIRDY标志指示HSI RC是否稳定。在启动时，直到硬件设置此位之前，HSI RC输出时钟不会被释放。

可以使用时钟控制寄存器（RCC_CR）中的HSION位来开启和关闭HSI RC。

如果HSE晶体振荡器失败，HSI信号也可以用作备份源（辅助时钟）。

1.4 PLL时钟

主PLL提供一个频率倍增器，起始于以下时钟源之一：

  • HSI时钟除以2
  • HSE或PLL2时钟通过一个可配置的分频器

PLL2和PLL3通过一个特定的可配置分频器由HSE时钟驱动。请参见图11和时钟配置寄存器2（RCC_CFGR2）。

每个PLL的配置（时钟源选择、预分频因子和乘法因子）必须在启用PLL之前完成。每个PLL应在输入时钟稳定后（就绪标志）启用。一旦PLL启用，这些参数就不能更改。

当更改主PLL的输入时钟源时，只有在选择新的时钟源之后（通过时钟配置寄存器（RCC_CFGR）中的PLLSRC位完成）才能关闭原始时钟源。

如果在时钟中断寄存器（RCC_CIR）中启用，当PLL准备就绪时可以生成一个中断。

1.5 LSE时钟

LSE晶体是一个32.768 kHz的低速外部晶体或陶瓷谐振器。它的优势在于为实时时钟外设（RTC）提供一个低功耗但高精度的时钟源，用于时钟/日历或其他定时功能。

通过备份域控制寄存器（RCC_BDCR）中的LSEON位来开启和关闭LSE晶体。

备份域控制寄存器（RCC_BDCR）中的LSERDY标志指示LSE晶体是否稳定。在启动时，LSE晶体的输出时钟信号不会被释放，直到硬件设置此位。如果在时钟中断寄存器（RCC_CIR）中启用，可以生成一个中断。

外部源（LSE旁路）：

在这种模式下，必须提供一个外部时钟源。其频率可高达1 MHz。通过在备份域控制寄存器（RCC_BDCR）中设置LSEBYP和LSEON位来选择此模式。外部时钟信号（方波、正弦波或三角波）具有约50%的占空比，必须驱动OSC32_IN引脚，而OSC32_OUT引脚应保持高阻态。参见图12。

LSE是不能驱动系统时钟的。

1.6 LSI时钟

LSI RC作为低功耗时钟源，可以在停止和待机模式下为独立看门狗（IWDG）和自动唤醒单元（AWU）保持运行。时钟频率大约为40 kHz（在30 kHz到60 kHz之间）。

通过控制/状态寄存器（RCC_CSR）中的LSION位，可以开启和关闭LSI RC。

控制/状态寄存器（RCC_CSR）中的LSIRDY标志指示低速内部振荡器是否稳定。在启动时，直到硬件设置此位之前，时钟不会被释放。如果在时钟中断寄存器（RCC_CIR）中启用，可以生成中断。

LSI校准：

低速内部RC（LSI）振荡器的频率偏差可以校准，以获得准确的实时时钟（RTC）时间基准和/或IWDG超时（当使用LSI作为这些外设的时钟源时），并具有可接受的准确性。

这种校准是通过测量LSI时钟频率相对于TIM5输入时钟（TIM5CLK）来进行的。根据HSE振荡器的精度进行此测量后，软件可以调整RTC的可编程20位预分频器以获得准确的时间基准，或者可以计算准确的IWDG超时。

使用以下步骤校准LSI：

  1. 启用TIM5定时器，并将通道4配置为输入捕获模式。
  2. 在AFIO_MAPR寄存器中设置TIM5CH4_IREMAP位，以将LSI时钟内部连接到TIM5通道4输入捕获，用于校准目的。
  3. 使用TIM5捕获/比较4事件或中断测量LSI时钟的频率。
  4. 根据所需的时间基准和/或计算IWDG超时，使用测量的LSI频率更新RTC的20位预分频器。

LSI是不能驱动系统时钟的。

1.7 系统时钟（SYSCLK）选择

在系统复位后，HSI振荡器被选为系统时钟。

当直接使用一个时钟源或通过PLL作为系统时钟时，无法停止它。

只有在目标时钟源准备就绪（启动延迟后时钟稳定或PLL锁定）的情况下，才会发生从一个时钟源切换到另一个时钟源。如果选择了尚未准备就绪的时钟源，那么切换将在时钟源准备就绪时发生。时钟控制寄存器（RCC_CR）中的状态位指示哪些时钟（s）已就绪，以及当前使用哪个时钟作为系统时钟。

1.8 时钟安全系统（CSS）

时钟安全系统可以通过软件激活。在这种情况下，时钟检测器在HSE振荡器启动延迟后启用，并在该振荡器停止时禁用。

如果检测到HSE时钟发生故障，HSE振荡器将自动禁用，时钟故障事件将发送到TIM1高级控制定时器的中断输入，并生成一个中断以通知软件故障（时钟安全系统中断CSSI），允许MCU执行救援操作。CSSI与Cortex®-M3 NMI（不可屏蔽中断）异常向量相关联。

一旦启用CSS并且如果HSE时钟失败，CSS中断将发生，并自动生成NMI。除非清除CSS中断待处理位，否则NMI将无限期执行。因此，在NMI的中断服务例程中，用户必须通过在时钟中断寄存器（RCC_CIR）中设置CSSC位来清除CSS中断。

如果HSE振荡器直接或间接用作系统时钟（间接意味着：它直接用作PLL输入时钟或通过PLL2，并且PLL时钟用作系统时钟），检测到的故障会导致系统时钟切换到HSI振荡器，并禁用外部HSE振荡器。如果在故障发生时，HSE振荡器时钟（已分频或未分频）是用作系统时钟的PLL（直接或通过PLL2）的时钟输入，则PLL也会被禁用。

1.9 RTC时钟

RTCCLK时钟源可以是HSE/128、LSE或LSI时钟中的任意一个。这是通过编程备份域控制寄存器（RCC_BDCR）中的RTCSEL[1:0]位来选择的。

在不重置备份域的情况下，这个选择是不能被修改的。

LSE时钟位于备份域中，而HSE和LSI时钟则不在。因此：

  • 如果选择了LSE作为RTC时钟：
    • 即使VDD供电被关闭，只要VBAT供电保持，RTC仍可继续工作。
  • 如果选择了LSI作为自动唤醒单元（AWU）时钟：
    • 如果VDD供电被关闭，AWU的状态是无法保证的。
  • 如果使用HSE时钟除以128作为RTC时钟：
    • 如果VDD供电被关闭或内部电压调节器被关闭（从1.8V域移除电源），RTC的状态是无法保证的。
    • 功率控制器寄存器中的DPB位（禁用备份域写保护）必须设置为1

1.10 看门狗时钟

如果独立看门狗（IWDG）通过硬件选项或软件访问启动，LSI振荡器将被强制开启且无法被禁用。在LSI振荡器启动后，时钟将提供给IWDG。

1.11 时钟输出功能

微控制器时钟输出（MCO）功能允许将时钟信号输出到外部MCO引脚。相应GPIO端口的配置寄存器必须编程为复用功能模式。可以选择8个时钟信号中的一个作为MCO时钟。

  • 系统时钟（SYSCLK）
  • 内部高速时钟（HSI）
  • 外部高速时钟（HSE）
  • 选择的PLL时钟除以2
  • 选择的PLL2时钟
  • 选择的PLL3时钟除以2
  • 选择的XT1外部3-25 MHz振荡器时钟（用于以太网）
  • 选择的PLL3时钟（用于以太网）

输出到MCO的选定时钟信号不得超过50 MHz（最大I/O速度）。选择由时钟配置寄存器（RCC_CFGR）的MCO[3:0]位控制。

2. 复位

存在三种类型的重置，被定义为系统重置、电源重置和备份域重置。

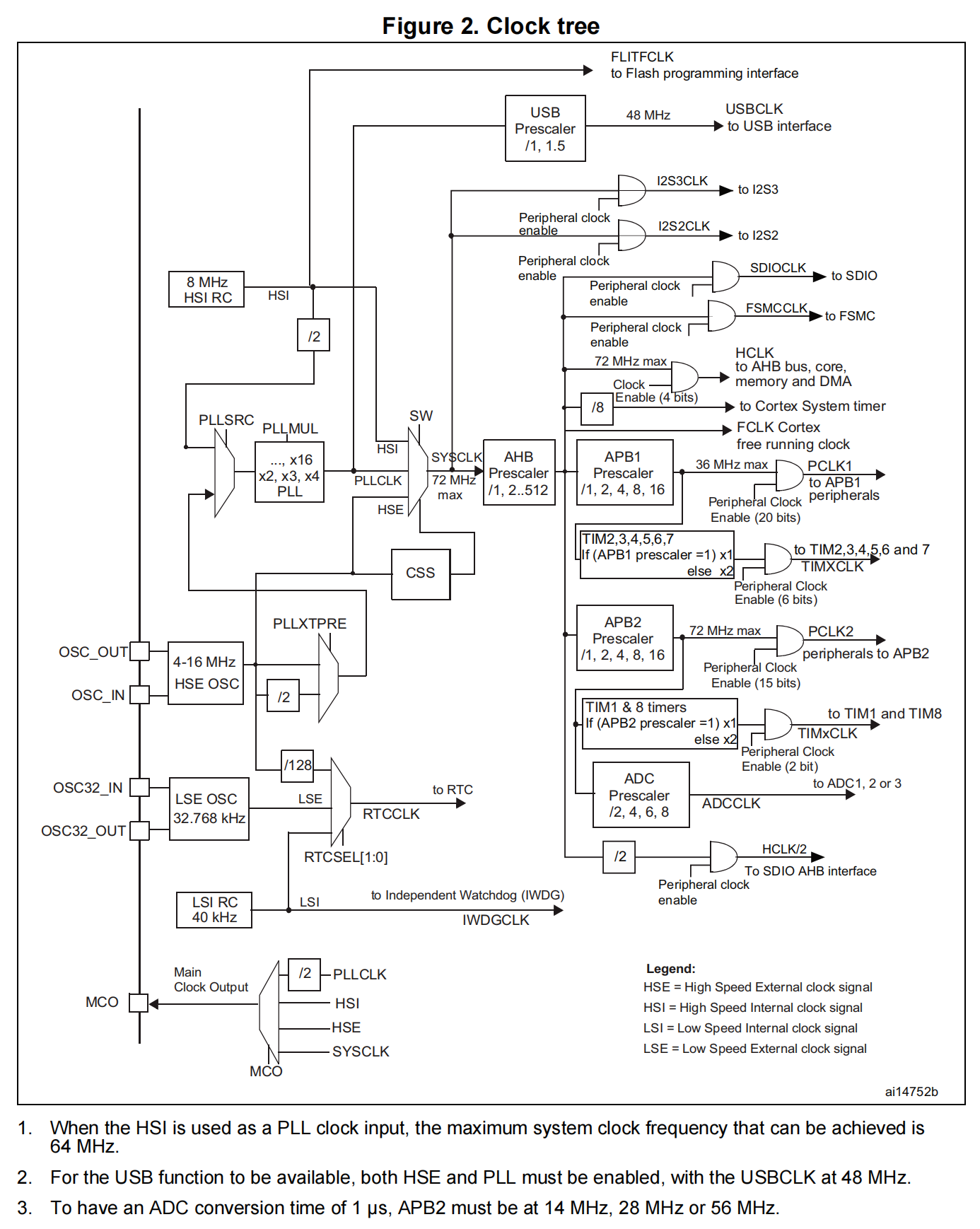

image-20250403151531242

2.1 系统复位

系统重置将所有寄存器设置为它们的重置值，除了时钟控制器CSR寄存器中的重置标志和备份域中的寄存器（见图4）。

当发生以下事件之一时，会生成系统重置：

  1. NRST引脚上的低电平（外部重置）
  2. 窗口看门狗计数结束条件（WWDG重置）
  3. 独立看门狗计数结束条件（IWDG重置）
  4. 软件重置（SW重置）（见软件重置）
  5. 低功耗管理重置（见低功耗管理重置）

通过检查控制/状态寄存器RCC_CSR中的重置标志，可以识别重置源

软件复位

必须将Cortex®-M3应用中断和重置控制寄存器中的SYSRESETREQ位设置为1，以强制对设备进行软件重置。

2.2 低功耗管理复位

生成低功耗管理复位有两种方式：

  1. 进入待机模式时产生的复位：

    这种复位是通过在用户选项字节中重置nRST_STDBY位来启用的。在这种情况下，每当成功执行待机模式进入序列时，设备将被复位而不是进入待机模式。

  2. 进入停止模式时的复位：

    这种复位是通过在用户选项字节中重置nRST_STOP位来启用的。在这种情况下，每当成功执行停止模式进入序列时，设备将被复位而不是进入停止模式。

2.3 电源复位

当发生以下事件之一时，将生成电源重置：

  1. 上电/下电重置（POR/PDR重置）

  2. 退出待机模式时

    电源重置将所有寄存器设置为其重置值，但备份域除外（见图4）

    这些源作用于NRST引脚，并且在延迟阶段始终保持低电平。RESET服务例程向量固定在内存映射中的地址0x0000_0004。。

    提供给设备的系统复位信号在NRST引脚上输出。脉冲发生器保证每个复位源（外部或内部复位）的最小复位脉冲持续时间为20微秒。在外部复位的情况下，当NRST引脚被断言为低电平时生成复位脉冲。

image-20250403152931426

2.4 备份域重置

备份域有两个特定的重置操作，这些操作只影响备份域（见图4）。

当发生以下事件之一时，将生成一个备份域重置：

  1. 软件重置，通过在备份域控制寄存器（RCC_BDCR）中设置BDRST位触发。
  2. VDD或VBAT电源开启，如果之前两个电源都已关闭。
